產品介紹

0705 KSS 電源線扣




材質：	UL合格之NYLON 66（黑色） 防火等級 94V-2，不易老化。
用途：	各種家電用品，儀器、計算機之電源線固定及保護用，避免電源線滑動而被機板割傷。

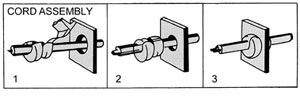

用法：	按下序 3圖裝配即可。




單位：mm
	形狀 Cross Section Shape	型　號 Item No.	適用電線 Wires Accommodate		鐵皮孔徑 Mounting Hole		線扣長度 Part Length	適用基板厚度 Available Thickness	包　裝 Packing
			UL線	尺寸	A	B	D	F
	扁型	SR-F21	SPT-1 2C #18	2.3x4.5 2.8x5.3	9.5	8.7	10.3	0.5 ~ 1.6	100 pcs / 包
		SR-F23	SPT-1 2C #18	2.3x4.5 2.8x5.3	9.5	8.7	10.3	1.8 ~ 3.2
		SR-F31	SPT-1 2C #18	3.0x5.6	11.2	9.9	10.3	1.0 ~ 1.6
		SR-F32	SPT-1 2C #18	3.0x5.6	11.0	9.9	10.3	1.9 ~ 2.5
		SR-F41	SPT-2 2C #18	3.0x7.1 3.8x7.6	12.7	11.8	10.3	0.5 ~ 1.6
		SR-F42	SPT-2 2C #18	3.0x7.1 3.8x7.6	12.7	11.8	10.3	1.8 ~ 2.5
		SR-F51	SPT-3 2C #18	5.0x10.4	14.3	12.9	15.2	0.5 ~ 1.6
		SR-F53	SPT-3 2C #18	5.0x10.4	14.3	12.9	15.2	1.8 ~ 3.5
		SR-F83		6.0x13.0	21.6	21.3	20.4	20.0 ~ 3.4
	圓型	SR-5R1	SVT 3C #18	6.2Φ~7.4Φ	12.8	11.5	11.0	0.5 ~ 1.6
		SR-5R2	SVT 3C #18	6.2Φ~7.4Φ	13.0	11.5	11.0	1.8 ~ 2.5
		SR-6W2	SJT 3C #18	7.6Φ	12.7	11.8	11.0	1.8 ~ 2.3
		SR-6P1	SJT 3C #18	7.4Φ~8.2Φ	15.9	14.0	14.8	0.5 ~ 1.6
		SR-6P3	SJT 3C #18	7.4Φ~8.2Φ	15.9	14.0	14.8	1.9 ~ 3.2
		SR-6R1	SJT 3C #16	8.2Φ~9.2Φ	15.9	14.0	14.8	0.5 ~ 1.6
		SR-6R3	SJT 3C #16	8.2Φ~9.2Φ	15.9	14.0	14.8	1.9 ~ 3.2
		SR-7R1	SJT 3C #14	9.2Φ~10.5Φ 11Φ	19.9	17.0	19.0	0.5 ~ 1.6
		SR-7R3	SJT 3C #14	9.2Φ~10.5Φ 11Φ	19.7	17.0	19.0	1.9 ~ 3.2
		SR-8R3	SJT 3C #14	12.0Φ~15.2Φ	21.6	21.3	20.6	1.9 ~ 3.2
		SR-9R7	SJT 3C #10	15.2Φ~16.3Φ 17.5Φ	28.0/30.2	25.5	25.2	1.0 ~ 3.2
	電源供應器專用	SR-9R1	#18 20~30 pcs	11.0Φ~15.0Φ	15.0	19.0	17.5	0.5 ~ 1.6
